组   成  该产品是以脂肪族异氰酸酯组分和高级丙烯酸树脂、颜料、助剂和溶剂等组成的双组份自干涂料。

性   能

用   途  常用于船舶、桥梁、灯具等室外钢结构、水泥建材的表面，起到装饰和防腐功能。

产品规格

漆膜颜色：客户指定

混合比例：平光产品主漆：固化剂=20:4

          高光产品主漆：固化剂=20:5

技术参数

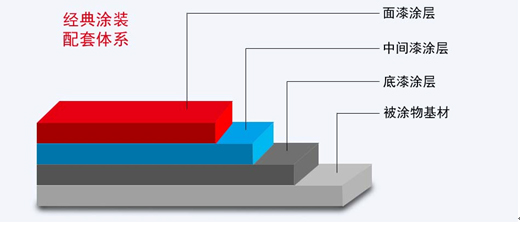

配套体系

脂肪族聚氨酯面漆可以和多种涂料配套涂装，应用于各类工业环境：

1、钢结构防腐：环氧富锌底漆+环氧云铁中间漆+脂肪族聚氨酯面漆；环氧底漆+脂肪族聚氨酯面漆

2、桥梁防腐：环氧富锌底漆+环氧云铁中间漆+脂肪族聚氨酯面漆；无机富锌底漆+环氧封闭漆+环氧云铁中间漆+脂肪族聚氨酯面漆

3、工程机械涂装：环氧底漆+脂肪族聚氨酯面漆

4、建筑外墙装饰：环氧封闭底漆+环氧中涂漆+脂肪族聚氨酯面漆

施工方法

1、基材处理

被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸或喷砂方法，达到瑞典除锈标准Sa2.5级，粗糙度达到30-70μm，也可采用手工除锈方法，达到瑞典除锈标准St3级，粗糙度达到30-70μm。

2、混合

按重量配比（以产品包装上的标示为准）

混合时，应持续搅拌主剂的情况下，缓缓倒入固化剂，使其充分搅拌均匀。

混合好的涂料熟化（23±2℃）30min后，用60-80目筛网过滤，并倒入另一只容器中备用。

混合后的涂料有效期3小时，请根据施工进度安排使用。

3、施工条件

喷涂作业应在基体处理后尽快进行，一般不应超过6小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点5℃以上，空气相对湿度不超过75％。

4、涂装方法

本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。

5、稀释

一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。

6、涂装间隔

   单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下：
