组 成 该产品是以氟碳树脂树脂、高级户外耐晒颜料、进口助剂和溶剂等组成的双组份自干涂料。
性 能
|
|
高耐候性 氟碳面漆具有较高的耐候特性,室外经受长期紫外线照射,漆膜不粉化。该漆与其他产品配套使用可达8-10年之久,也是室外防腐涂装常用的产品。 |
耐脏、易清洗 氟碳漆表面自清洁,对水的接触角为100度甚至更高,不易沾污,易清洗。 |
|
|
优异的机械性能 氟碳漆机械性能强,耐冲击性、柔韧性、耐磨性等达到行业标准,附着力优异,漆膜不脱落,持久保护。 |
美观装饰性 该漆颜色多样,可调色调光泽,漆膜饱满,涂层美观。室外环境长期使用漆膜保色保光,不褪色。 |
用 途 氟碳漆适用于各种恶劣环境下的高性能防护及装饰面漆,可用于钢结构、铝单板、建筑外墙、管道、工程机械、机床设备等涂装。
产品规格
漆膜颜色:客户指定
技术参数
项目 |
指标 |
颜色 |
客户指定 |
理论用量 |
160g/m2,40μm |
干燥时间 |
(23±2℃)表干:1h,实干24h |

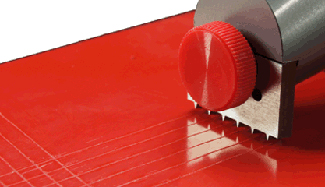

附着力 |
划格法,1级 |
耐冲击强度 |
50kg·cm |
柔韧性 |
1mm |
铅笔硬度(擦伤) |
≥F |
耐酸性(168h) |
漆膜无异常 |
耐湿冷热循环(10次) |
漆膜无异常 |
耐盐雾性 |
800h,不起泡,不生锈,不脱落 |

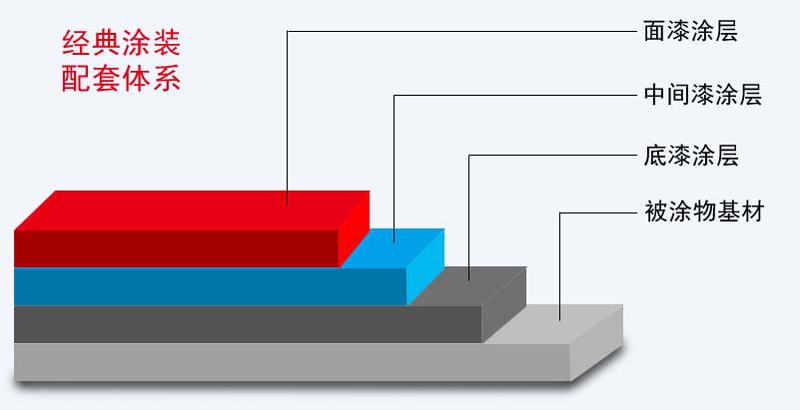

配套体系
氟碳漆配套涂装体系
项目 |
底漆 |
中间漆 |
面漆 |
桥梁 钢结构 |
环氧富锌底漆 |
环氧云铁中间漆 |
氟碳面漆 |
混凝土 建筑外墙 |
环氧封闭底漆 |
环氧中涂漆 |
氟碳面漆 |
铝合金 不锈钢 铝板 |
环氧锌黄底漆 |
环氧中涂漆 |
氟碳面漆 |
机械设备 护栏 |
环氧底漆 |
环氧中涂漆 |
氟碳面漆 |
施工方法
1、基材处理
被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采用抛丸或喷砂方法,达到瑞典除锈标准Sa2.5级,粗糙度达到30-70μm,也可采用手工除锈方法,达到瑞典除锈标准St3级,粗糙度达到30-70μm。
2、混合
按重量配比(以产品包装上的标示为准)
混合时,应持续搅拌主剂的情况下,缓缓倒入固化剂,使其充分搅拌均匀。
混合好的涂料熟化(23±2℃)30min后,用60-80目筛网过滤,并倒入另一只容器中备用。
混合后的涂料有效期3小时,请根据施工进度安排使用。
3、施工条件
喷涂作业应在基体处理后尽快进行,一般不应超过6小时。基体表面温度和环境温度一般不低于10℃,表面温度至少应高于露点5℃以上,空气相对湿度不超过75%。
4、涂装方法
本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。
5、稀释
一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。
6、涂装间隔
单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下:
底材温度 |
5℃ |
20℃ |
30℃ |
^短 |
48h |
24h |
12h |
^长 |
无限制 |
