组 成 该产品是以丙烯酸树脂为基料,加入颜料、助剂、填料、溶剂等组成的双组份自干涂料。
性 能 丙烯酸聚氨酯面漆具有较好的耐候特性、耐汽油煤油和烃类溶剂,机械性能优异,光泽可调,漆膜饱满美观。
用 途 丙烯酸聚氨酯面漆适用于桥梁、油罐、集装箱、钢结构、化工管道等户外防腐涂装。
|
|
较好的耐候性 丙烯酸聚氨酯面漆具有较好的耐候特性,室外经受长期紫外线照射,漆膜不粉化。该漆与其他产品配套使用可达5-6年之久,也是室外防腐涂装常用的产品。 |
耐油性 该漆可以耐汽油、煤油、机油和烃类溶剂,对酯、酮类溶剂耐受性较差。 |
|
|

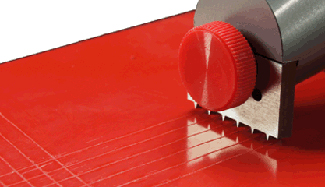

优异的机械性能 丙烯酸聚氨酯面漆机械性能强,耐冲击性、柔韧性等达到行业标准,附着力优异,漆膜不脱落,持久保护。 |
美观装饰性 该漆颜色多样,可调色调光泽,漆膜饱满,涂层美观。室外环境长期使用漆膜保色保光,不褪色。 |
产品规格
漆膜颜色:客户指定
混合比例:平光产品主漆:固化剂=20:4
高光产品主漆:固化剂=20:5
技术参数
项目 |
技术指标 |
不挥发物含量,% |
≥60 |
细度,μm |
≤35 |
弯曲性,mm |
≤2 |
耐冲击性,cm |
50 |
附着力 |
≤2级 |
重涂性 |
重涂无障碍 |
耐碱性 |
168h无异常 |
耐酸性 |
168h无异常 |
耐湿冷热循环(5次) |
无异常 |
耐盐雾性 |
800h不起泡,不生锈,不开裂,不脱落 |

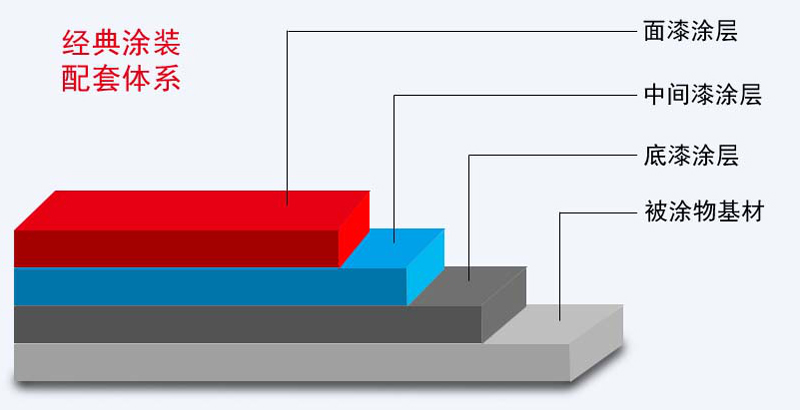

配套体系
丙烯酸聚氨酯面漆可以和多种涂料配套涂装,应用于各类工业环境:
· 碳钢、铸铁:环氧富锌底漆、环氧铁红底漆、环氧磷酸锌底漆、无机富锌底漆。
· 镀锌钢、不锈钢、铝合金:不锈钢、镀锌板专用底漆、环氧锌黄底漆等。
· 玻璃钢:浅灰环氧底漆。
· 塑料(ABS等):经表面处理后直接使用。
· 混凝土:环氧封闭底漆+环氧云铁中间漆。
施工方法
1、基材处理
被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等,可采用抛丸或喷砂方法,达到瑞典除锈标准Sa2.5级,粗糙度达到30-70μm,也可采用手工除锈方法,达到瑞典除锈标准St3级,粗糙度达到30-70μm。
2、混合
按重量配比(以产品包装上的标示为准)
混合时,应持续搅拌主剂的情况下,缓缓倒入固化剂,使其充分搅拌均匀。
混合好的涂料熟化(23±2℃)30min后,用60-80目筛网过滤,并倒入另一只容器中备用。
混合后的涂料有效期3小时,请根据施工进度安排使用。
3、施工条件
喷涂作业应在基体处理后尽快进行,一般不应超过6小时。基体表面温度和环境温度一般不低于10℃,表面温度至少应高于露点5℃以上,空气相对湿度不超过75%。
4、涂装方法
本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。
5、稀释
一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。
6、涂装间隔
单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下:
底材温度 |
5℃ |
20℃ |
30℃ |
^短 |
48h |
24h |
12h |
^长 |
无限制 |
